[制图软件]CAD怎么设置符号标注时的捕捉方式

在三维CAD机械模块的深度应用中，符号标注的效率往往受限于琐碎的系统设置。许多用户在处理形位公差或基准符号时，都曾遇到过因捕捉点过于灵敏或捕捉类型错误导致标注位置偏移的困扰。默认的Osmode数值6759代表了一套通用配置，但要想在密集的图形中快速、准确地捕捉到圆心、中点或象限点，就必须对这套底层参数进行个性化定制。下面我们将通过简洁的步骤，教会您如何一劳永逸地解决这个问题。接下来让我们一起看看吧。
问题描述：

机械版进行符号标注时，对象捕捉模式参数Osmode数值为6759，下图所示。如何修改捕捉默认方式？

步骤指引：

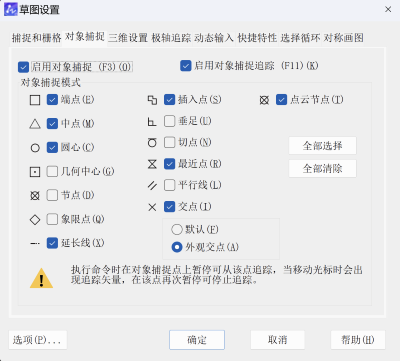

1.勾选需要的捕捉模式；

2.输入【Osmode】命令，注意命令行提示显示的数值。

3.点击菜单【机械-系统维护工具-样式配置】（【ZWMSTYLEMANAGER】命令），打开配置对话框;

4.在【系统库】中，选择当前使用标准下的【隶属于标准的选项】，双击进入编辑；

5.将捕捉方式字段【DimOsmodeVaule】进行修改，保存即可。

以上就是本文全部内容，希望对你有所帮助~
