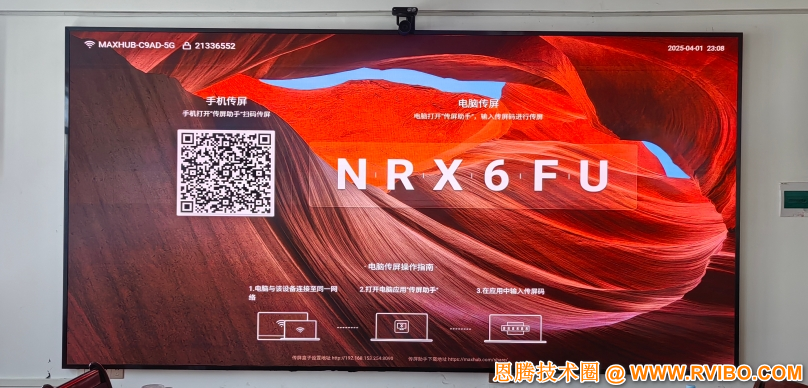

    这两天小编安装了一块室内全彩LED电子显示屏,整块屏将近十二个平方,比例为16:9,像素点间距为P1.53,整套LED显示屏使用的是青松LS1552QAA模组,NOVASTAR诺瓦V1160LED视频控制器,再搭配诺瓦DH7512-S这款LED接收卡。本案例由恩腾技术圈(http://www.rvibo.com/)独家编辑与发布,转载请注明出处。

[设备调试]LED显示屏青松LS1552QAA模组+诺瓦V1160LED视频控制器+诺瓦DH7512-S接收卡安装调试案例分享

LED电子显示屏调试其实很简单,我们只需要搞清楚几个核心关键点就行了。箱体分辨率,单元板模组规格参数,驱动芯片和译码芯片、LED视频控制器规格参数,整机最大带载量,单网口最大带载量,LED视频接收卡最大带载量。

[设备调试]LED显示屏青松LS1552QAA模组+诺瓦V1160LED视频控制器+诺瓦DH7512-S接收卡安装调试案例分享 以小编安装的这块LED显示屏为例,简单说一下调试流程:
1.确定LED显示屏尺寸,本案例屏体显示尺寸:长6.08M,高2.24M;
2.LS1552QAA模组箱体分辨率为:208*104、驱动和译码芯片为:5158C+1065AP;
3.根据屏体尺寸,确定该LED显示屏为15行、15列;
4.NOVASTAR诺瓦V1160LED视频控制器整体带载量为650W,一共有10个网口,单网口带载量为65W;
5.根据以上信息及诺瓦DH7512-S接收卡,可以算出该屏一共需要30块诺瓦DH7512-S接收卡
6.再根据以上信息,可以算出该屏所需接收卡可以按15列2行进行走线,其中15块接收卡带7块LED模组,15块带8块LED模组,接收卡尺寸分别为208*728、208*832; [设备调试]LED显示屏青松LS1552QAA模组+诺瓦V1160LED视频控制器+诺瓦DH7512-S接收卡安装调试案例分享 得到以上所有信息后,我们开始调试:
1.到NOVASTAR诺瓦官网下载LED显示屏调试工具:NovaLCT、并安装;
2.将调试电脑用USB调试线与诺瓦V1160LED视频控制器相连接;
3.打开NovaLCT调屏软件、点击登录-同步高级登录,密码为:admin或666;
4.登录成功后,点击显示屏配置;

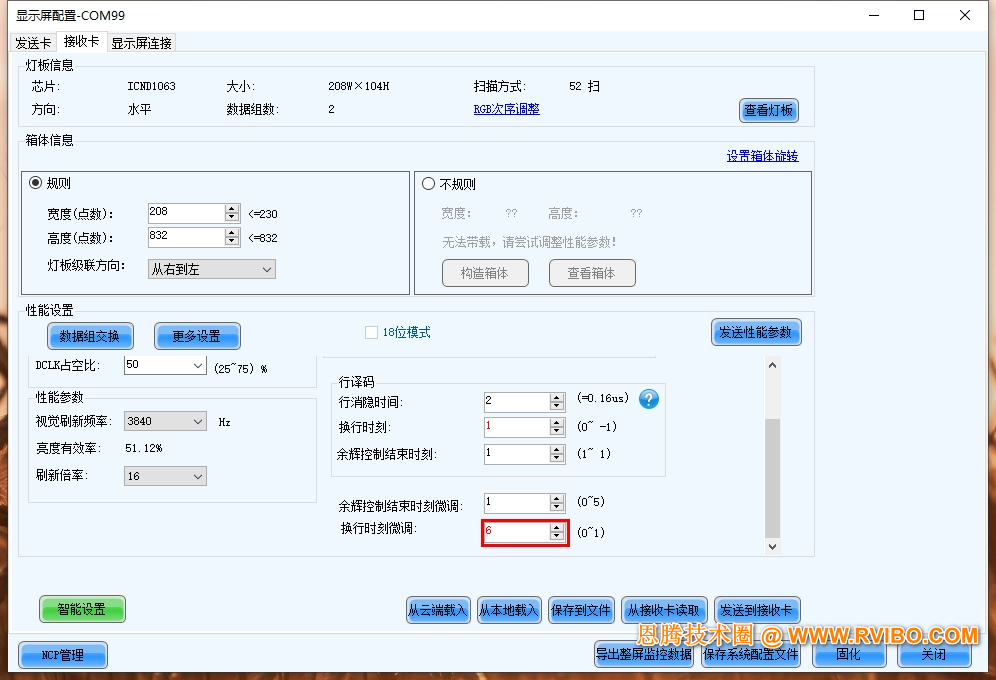

5.切换到接收卡界面,将我们获取的单元板模组信息填入或加载到对应区域,然后点击右下角发送到接收卡,发送成功后,再点击固化;

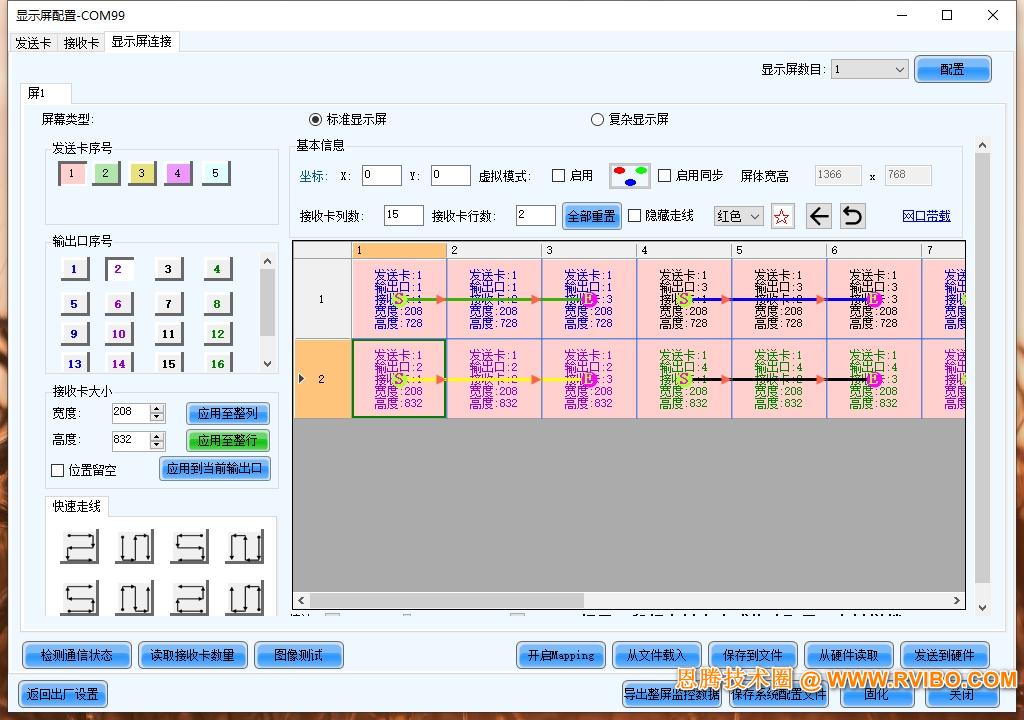

6.切换到显示屏连接界面,填入对应的接收卡信息后,再根据线路信号走向,做一下走线,然后点击右下角发送到硬件,发送成功后,再点击固化;
7.以上步骤流程操作完毕后,LED显示屏即可正常点亮。
    TIPS:如果我们整个调屏流程走完后,LED显示屏依旧是黑屏界面时,那大概率时接收卡固件程序与单元板模组参数不匹配,我们只需要对找到对应的接收卡升级程序,对所有接收卡进行升级即可解决。
    本文案例仅供调试参考,具体还要以屏体实际大小,模组、视频控制器、接收卡品牌型号为准。
