[制图软件]CAD机械版的粗糙度怎么设置为拆离状态

在机械设计过程中，粗糙度的标注状态直接影响出图效率。当符号处于吸附状态时，它会与所标注的图形绑定，虽然在特定修改场景下有其便利性，但对于大多数需要固定布局的图纸而言，拆离状态显然更能满足精确排布的需求。如何一键切换这两种模式？这里为大家梳理了三种实用的设置途径。接下来让我们一起看看吧。
问题描述：

三维CAD机械软件中粗糙度默认为吸附状态，即标注在图形上的粗糙度符号会跟随图形移动，如何设置为拆离状态？

步骤指引：

·方法一：

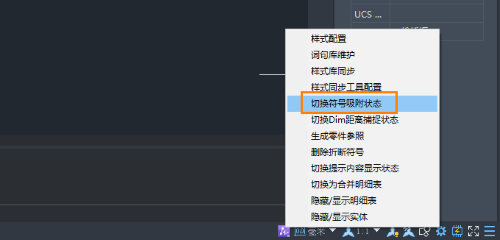

鼠标右键软件右下角的机械图标，在弹出的菜单中点击【切换符号吸附状态】进行切换。

·方法二：

1.用记事本打开机械资源文件夹【C:\Users\Public\Documents\ZWSoft\zwcadm\2024\zh-CN\styles】下的【GlobalOption.xml】文件；

2.把<FieldMap DestName="SymbolAttach" SrcName="1"/>的值改为【0】，点击保存，重启软件生效
（当SrcName="1"表示为附着状态；当SrcName="0"表示为拆离状态）

·方法三
输入命令【ZWMSYMATTACHSWI】，将其值设置为【off】，即可关闭吸附。

以上就是本文全部内容，希望对你有所帮助！
