京东方BOE BTQ018 LED单元板模组黑屏不显示怎么修？小编近期接手了一家单位的LED显示屏维修维护，现场一共有七八块LED显示屏，品牌均为BOE，但单元板模组型号，点间距，IC芯片型号均有差异。每块LED显示屏均为各种各样的问题，比如常见的缺灯、瞎灯、毛毛虫、缺色、花屏等故障。这些常见的故障其实排查、修复起来也非常简单，换换SMD灯珠，IC驱动芯片。今天小编要分享的案例就比较特殊，废了不少时间才修复成功。本文章由恩腾技术圈（http://www.rvibo.com/）独家编辑与发布，转载请注明出处。

本次维修的是京东方BOE BTQ018这款型号的LED显示屏单元模组。具体故障现象为单块模组黑屏不显示。由于该故障涉及到四列二十八块模组，每块LED视频接收卡整好带了七块模组，所以起初以为是接收卡故障，但更换了接收卡，故障依旧。测量供电电源输出电压，均正常。

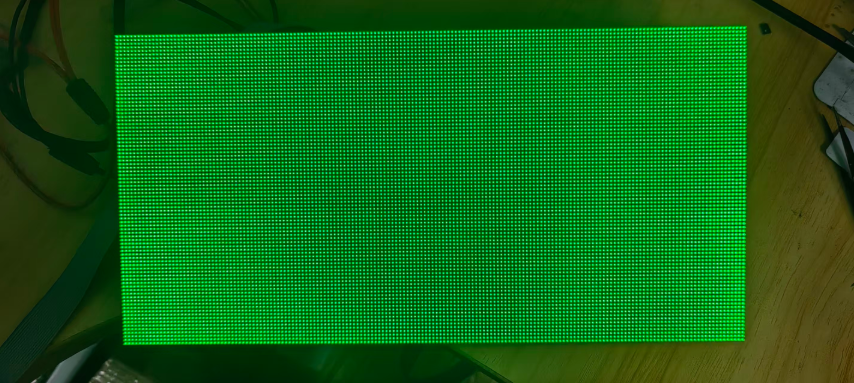

于是采用交叉测试大法，将正常显示与显示异常的模组对调，发现故障出在单元板模组本身。将接收卡切换到测试模式，灯板模组依旧黑屏不显示。

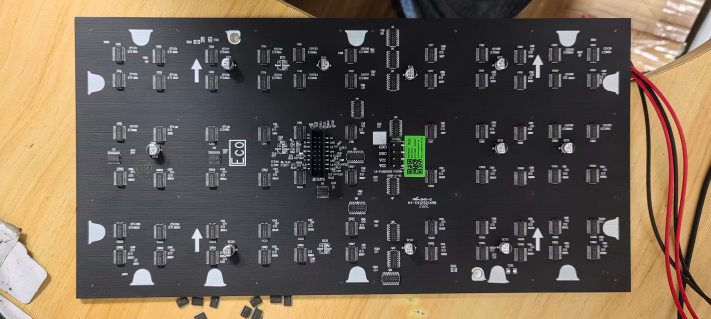

最后更换245芯片后，故障修复。
其实LED单元板模组维修很简单，简单普及一下、LED模组上245芯片的作用以及常见故障现象：
1、245芯片的作用？
    核心作用是‌八路双向信号缓冲与功率放大‌，用于增强主控信号驱动能力以稳定驱动后续电路或灯珠。
2.245芯片异常会出现哪些故障现象？
    若245芯片损坏或虚焊，会出现‌单元板完全不亮、某一行常亮或不亮、显示花屏乱码或部分区域缺色等故障现象。
