[制图软件]CAD机械版如何创建“天圆地方”的钣金展开

在化工装备、通风管道及钣金结构设计中，“天圆地方”是连接方形截面与圆形截面的过渡构件，但其曲面展开涉及复杂的几何计算。CAD机械版2026及以上版本全新推出的【天圆地方】钣金展开功能，您只需填入上下口尺寸、高度、板厚等核心参数，系统即可自动完成曲面展平计算，即时生成符合工艺要求的精确二维展开图。接下来，让我们一起看看吧。

问题描述：

怎么在画“天圆地方”的钣金展开图面？

步骤指引：

CAD机械版2026及以上版本具有此功能。

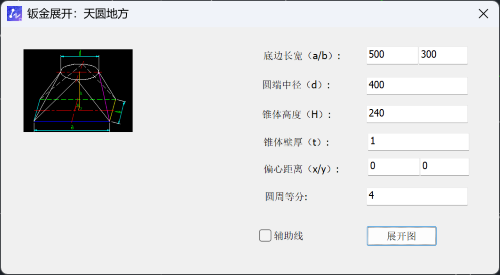

1.点击菜单【机械-化工装备设计-钣金展开-天圆地方】，填入钣金件展开前的各项参数；

2.点击【展开图】，即可生成相应参数的展开图。

以上就是本篇文章的全部内容，希望对你有所帮助！
