[制图软件]CAD机械版标注文字挡住后面图形

标注文字自带白色填充，遮挡住背后的线条，这是三维CAD机械模块中一个极易被忽略的默认特性。虽然该设计的初衷是为了增强文字的可读性，但在实际出图时，它往往会破坏图形的完整性，尤其在打印预览时，被遮挡的线段缺失会造成信息传达不完整。针对这一问题，无论是快速修改单个对象，还是批量调整全局默认样式，都有明确的优化路径。接下来让我们一起看看吧~
问题描述：

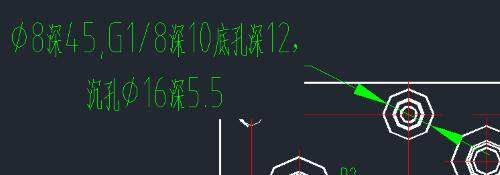

标注文字为什么会挡住后面图形？

原因分析：

软件默认标注文字有背景遮挡效果，以更清楚显示标注信息。可以通过修改标注特性改变这一效果。

解决方案：

·针对单个标注
选择标注，键盘【Ctrl+1】打开特性栏，在特性栏中，将【文字-填充颜色】改为【无】。

另一个方法，选择标注后右键，在菜单中选择【绘图顺序-后置】，将标注置于图形对象后面，也能达到显示图形的效果。

·如需要将机械的默认设置进行更改，请进行如下操作：
点击菜单【机械-系统维护工具-样式配置】（【ZWMSTYLEMANAGER】命令），在所使用标准【绘图环境-标注样式】中选择需要修改的标注类型，在【属性设置】里选择编辑xml，属性设置里的【控制标注文字的背景】里【属性内容】改为【0】。

以上就是本文全部内容，希望对你有所帮助！
