[制图软件]CAD机械版怎么创建螺纹连接结构

在机械设计中，螺纹连接结构的绘制看似基础，实则繁琐。面对不同规格的螺栓、螺柱、螺母组合，设计人员往往需要花费大量时间查阅手册、反复计算参数，并手动绘制牙型细节，不仅效率低下，还极易因数据错误导致装配问题。CAD机械版的螺纹连接功能，正是为解决这一痛点而生。它将复杂的连接结构设计转化为参数化、标准化的操作流程，让您只需几个关键步骤，即可精准生成符合国标的完整连接结构，彻底告别重复劳动。接下来让我们一起看看吧！
问题描述：

如何用CAD机械版创建螺纹连接结构。

步骤指引：

CAD机械版2026及以上版本具有此功能。

1.点击菜单【机械-机械设计-螺纹连接】命令，打开【螺纹连接】设置窗口；

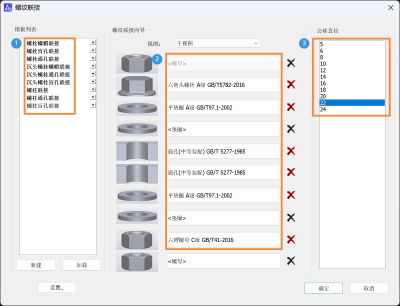

2.选择一款螺纹连接结构的模板，从上往下依次选择整个螺纹连接结构中需要调用的标准件。然后再选择公称直径；

3.点击【设置】，选择要生成的螺纹连接结构的样式；

4.点击【确定】，按照命令行提示依次指定第一个孔的起点、第一个孔的终点、第二个孔的终点，生成螺纹连接结构。

以上就是本篇文章的全部内容，如果你想了解更多CAD建筑板的技巧可在下方留言！
