[制图软件]CAD机械版怎么提取其他图纸的明细表

在使用三维CAD机械版处理外来图纸时，最让人头疼的莫过于明细表的兼容性问题。这些图纸虽然套用了规范的机械图幅，但明细表中的零件信息却像是一盘散沙，无法直接参与BOM统计或关联序号。手动复制粘贴不仅耗时费力，更可能在数据迁移过程中出现错漏。其实，通过特定的提取功能，我们可以将这些表格文字精准抓取，快速生成标准的明细表对象。接下来让我们一起看看吧！

问题描述：

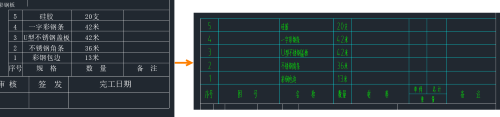

图纸用其他CAD或CAD机械版绘制的，如图纸套用机械图幅，如何将图纸中的明细表内容提取到机械明细表，使之成为机械明细表对象？

步骤指引：

通过机械功能【提取表格数据】，将原图纸中文字抓取对应到机械表格的字段中，在这之前要用【规则表格提取配置】建立文字的抓取规则。

1.点击菜单【机械-系统维护工具-规则表格提取配置】（【ZWMTBLDATAPICKUPBOMCONFIG】命令），打开设置对话框；

2.自定义一个【提取配置模板】的名称，按【新建】按钮，新建一个模板：
在【列的次序】中，点击【新建】按钮，填入原明细表第一列对应新明细表的字段名称；以此类推，将明细表每列对应的字段进行添加；

3.点击【保存】，将该配置保存；

点击菜单【机械-序号/明细表-处理明细表】（【ZWMTOTALBOMEDIT】命令），点击【资源操作-提取表格数据】，根据命令行提示，选择或者框选原明细表对象，然后选择上面新建的提取配置执行，原明细表数据即可导入成为机械明细表数据。

以上就是本文的全部内容，希望对大家有所帮助，有任何疑问欢迎在评论区留言~
