[制图软件]CAD建筑版绘制的标注为什么不见了

在CAD建筑版绘图过程中，突然发现模型空间中的引出标注、尺寸标注等对象不翼而飞，是许多设计师常遇到的棘手问题。这不仅影响绘图效率，也可能导致后续修改与协作出现误差。其实，标注消失往往并非文件损坏或误删除，而是视图状态设置所致。接下来让我们一起看看吧，如何快速定位问题并恢复标注显示。
问题描述：

CAD建筑版绘制的引出标注、尺寸标注对象在模型空间中消失看不见是什么原因？怎么恢复正常？

原因分析：

由于模型空间视图处于三维视图导致，建筑版绘制的引出标注、尺寸标注等对象在三维模型视图下不显示。

解决方案：

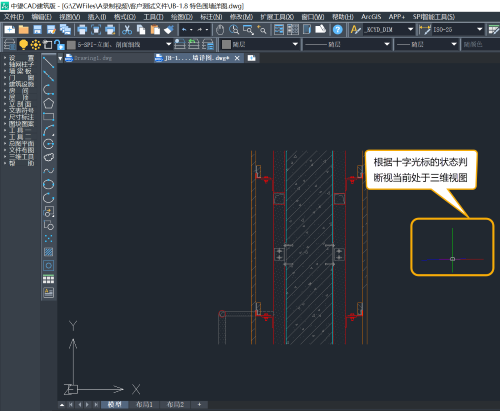

1.根据十字光标状态，判断当前模型空间视图是否处于俯视图，如光标四边等长，则为俯视图；如光标四边不等长，则为三维视图；

2.点击菜单【视图-三维视图-俯视】，将模型空间视图切换为俯视图，即可查看到建筑版引出标注等图形对象。

以上就是本文全部内容，希望对你有所帮助！
