[制图软件]CAD机械版怎么修改符号字体样式

在正版CAD机械版出图过程中，很多设计师会遇到这样的困扰：无论怎么调整当前标注样式，粗糙度、形位公差、引线及倒角标注中的数字与符号，始终显示为默认字体，无法匹配企业标准或图面要求。这种情况往往导致图面风格不统一，甚至影响出图规范。其实，这类符号文字的修改逻辑与普通标注不同，它们统一受特定符号字体库的控制，需要找到正确的配置入口才能彻底解决。接下来让我们一起看看吧。
问题描述：

CAD机械版中的符号文字，如粗糙度、形位公差、引线标注倒角标注等的字体样式如何修改？

步骤指引：

方法一：

1.点击菜单【机械-系统维护工具-样式配置】（【ZWMSTYLEMANAGER】命令），打开设置对话框；

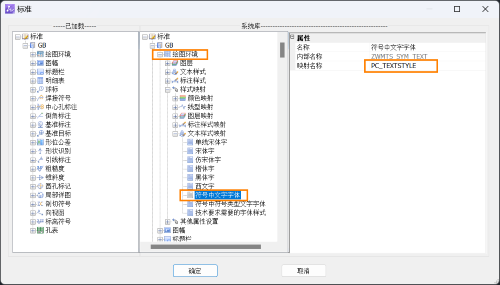

2.在【系统库】下，选择当前使用的标准，在【绘图环境-文本样式映射-符号中文字字体】中，【映射名称】中选择要修改的字体。（粗糙度，形位公差，引线标注，倒角标注等属于符号字体，字体样式统一由这里控制）。

方法二：

在【C:\Users\Public\Documents\ZWSoft\zwcadm\****\zh-CN\styles\GB】路径下找到【Environment.xml】用文本编辑器打开，修改图示红框所示的【OutName】值为需要的字体类型。

以上就是本文的全部内容，若想了解更多CAD高效小技巧可点击下方链接~
