[制图软件]CAD机械版怎么对实现打断前后图形保留

圆类零件的打断处理是机械制图的高频操作，但常规CAD软件在处理闭合曲线时，常常因打断而删除部分线段，导致图形残缺，后续修改成本极高。CAD机械版深刻理解设计师的困扰，特别优化了打断工具，能够对圆实现打断于点并保持图形完整，打断后的圆弧自动分离为独立对象，便于单独编辑或属性设置。该功能无需复杂设置，仅需选择圆并指定打断点，即可精准完成，显著提升图纸修改效率。接下来让我们一起看看吧。
问题描述：

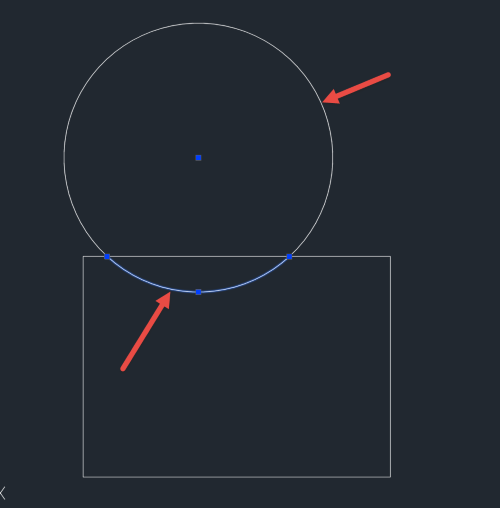

如下图，实现打断圆，并保留图形

步骤指引：

1.点击菜单【机械-构造工具-打断】（命令【ZWMBREAKENTITY】）

2.选中要打断的对象圆，选择打断的点即可。

 以上就是本篇文章的全部内容，若想了解更多高效技巧可点击下方链接！
