[制图软件]CAD机械版怎么绘制孔截面

  • A+
所属分类:软件教程

在机械设计流程中,孔特征的设计占据了图纸绘制的大量工时。传统模式下,工程师往往需要频繁查阅机械设计手册,核对螺纹底孔、沉孔或通孔的复杂参数,再进行手动绘制与标注。这种操作不仅步骤繁琐、重复性高,还极易因人工录入失误导致设计返工,严重影响整体出图效率。针对这一高频但低效的环节,CAD机械版内置了专业的孔设计功能,将标准化的孔截面绘制流程转化为参数化的快捷操作。无需记忆繁杂的规格数据,无需手动构建几何图形,即可精准生成符合标准的各类孔特征。接下来让我们一起看看吧。
问题描述:

孔设计是机械设计非常高频的功能,以往依赖设计人员根据机械设计手册,手动绘制,效率低。

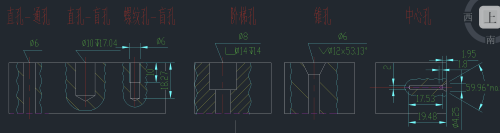

如何在软件中直接绘制不同类型的孔截面?

[制图软件]CAD机械版怎么绘制孔截面

步骤指引:

CAD机械版及以上版本具有此功能。

点击菜单【机械-机械设计-孔设计】,选择对应的孔类型等参数可以直接绘制。

[制图软件]CAD机械版怎么绘制孔截面

以上就是本文全部内容,希望对你有所帮助~
