机械设计里,轴类零件再常见不过,但也是最容易在细节上耗费时间的环节。手动绘制轴段、反复标注、修改参数……稍有不慎就要推倒重来,效率往往卡在这些重复操作上。其实,CAD机械版内置的轴设计功能,就是为了把这套流程标准化,参数化输入各段尺寸,自动生成完整图形,修改时双击即可,不用再画一笔改三处。接下来让我们一起看看吧,如何用更少的时间,完成更规范的轴设计。
问题描述:
CAD机械版如何进行轴设计?
步骤指引:

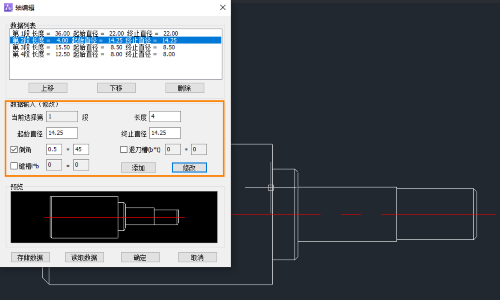

1.点击菜单【机械-机械设计-轴设计】(【ZWMSHAFT】命令),打开轴设计对话框;
2.将轴各段参数输入添加,即可绘制出轴零件;
另双击绘制的轴零件图形,还可调出轴编辑对话框,对轴数据进行修改。
以上就是本文的全部内容,希望对小伙伴们有所帮助。感谢小伙伴们的耐心阅读和支持。
